Печать с помощью риббонов (термотрансферных лент) на глянцевом и матовом полипропилене.

В настоящее время для маркировки продукции широко применяются термотрансферные самоклеящиеся этикетки, информация на которые наносится с помощью риббонов. При повышенных требованиях к прочности и влагостойкости таких этикеток они изготавливаются из полипропилена.

Печать информации на полипропиленовых этикетках может быть произведена с помощью термотрансферных лент (риббонов), произведенных из материалов на основе WAX на основе воска, WAX/RESIN на основе смеси воска и смолы и RESIN на основе смолы.

Выбор материала определяется требованиями к цене риббона, качеству печати и устойчивости изображения. Дополнительными параметрами, ограничивающими выбор материалов для риббонов, могут быть скорость печати и насыщенность изображения (уровень нагрева термоголовки принтера).

Применяемые полипропиленовые материалы для термотрансферной печати в зависимости от структуры поверхностного слоя можно разделить на глянцевые и матовые. Глянцевые материалы имеют больший коэффициент поверхностного натяжения (КПН) и меньшую смачиваемость. Матовые материалы для печати с помощью риббонов подвергаются гидрофилизации и имеют более шероховатую поверхность, увеличивающую смачиваемость материала.

Печать на глянцевых полипропиленовых этикетках.

Глянцевый полипропилен в основном используется для красочной печати. Он позволяет создавать этикетки с яркой и красивой фактурой. Но заказчик чистых полипропиленовых этикеток часто сталкивается с тем, что они также производятся из глянцевых материалов, которые имеются у производителя под рукой, или такие требования предъявляются заказчиком целенаправленно. В этом случае возникает задача правильного подбора риббонов для печати на таких этикетках, исходя из цены и требований, предъявляемых к таким этикеткам.

Практически печатать на глянцевом полипропилене можно всеми видами риббонов. Отличия заключаются в качестве напечатанного изображения, его устойчивости к механическим воздействиям и допустимой максимальной скорости печати.

На Рис. 1, 2 представлены результаты печати с помощью риббонов из материалов на основе WAX.

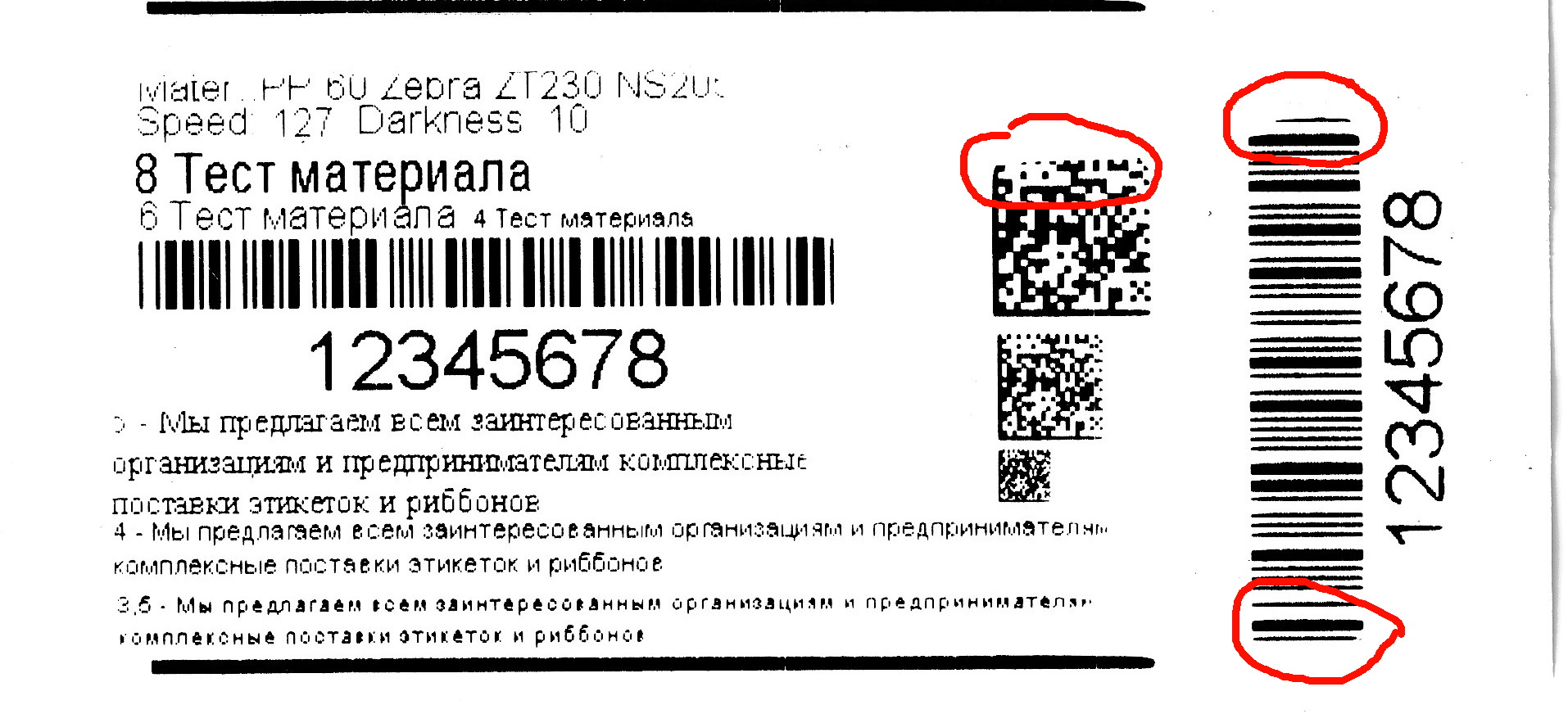

Печать на глянцевом полипропилене риббонами на основе WAX standard, скорость 127 мм/сек, насыщенность 10.

Рис. 1. Печать на глянцевом полипропилене риббонами на основе WAX standard, скорость 127 мм/сек, насыщенность 10.

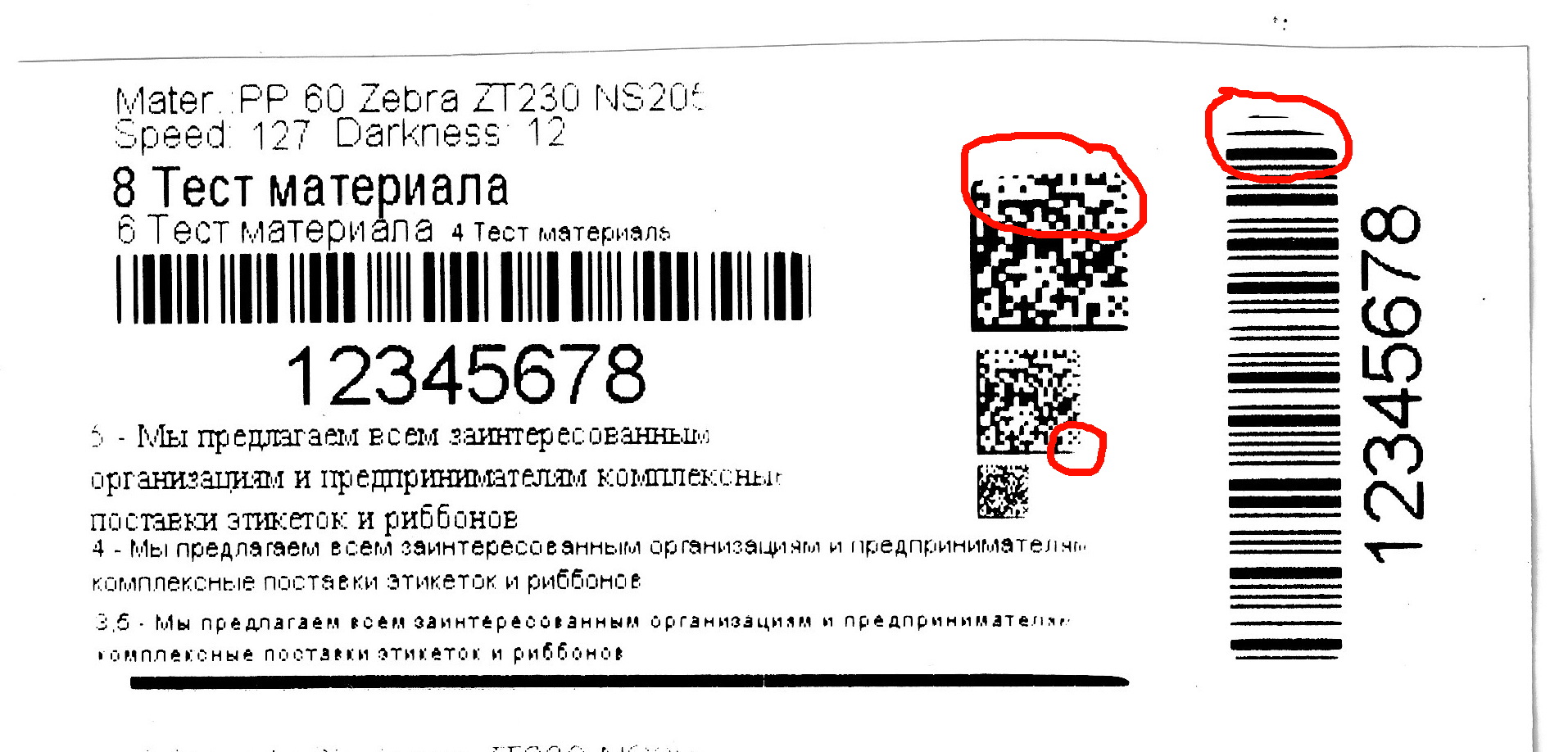

Печать на глянцевом полипропилене риббонами на основе WAX standard, скорость 127 мм/сек, насыщенность 12.

Рис. 2. Печать на глянцевом полипропилене риббонами на основе WAX standard, скорость 127 мм/сек, насыщенность 12.

На Рис. 3. представлены результаты тестирования напечатанного изображения на устойчивость к истиранию.

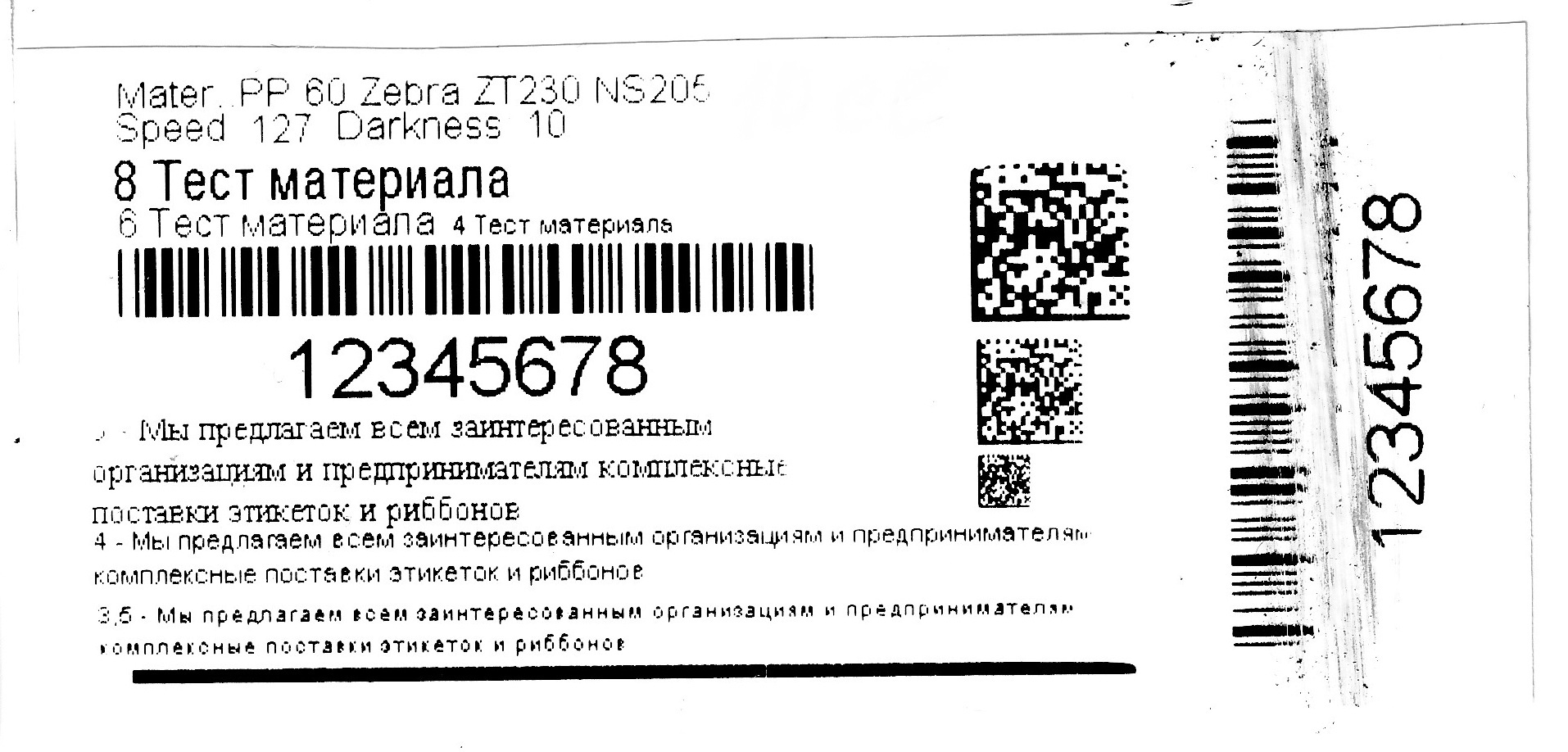

Рис. 3. Устойчивость напечатанного изображения на глянцевом полипропилене риббонами на основе WAX standard, скорость 127 мм/сек, насыщенность 10.

Рис. 3. Устойчивость напечатанного изображения на глянцевом полипропилене риббонами на основе WAX standard, скорость 127 мм/сек, насыщенность 10.

Результаты печати показывают, что материал WAX standard, как самый недорогой из риббонов, может использоваться для печати на глянцевом полипропилене, но с определенными ограничениями. Напечатанное изображение имеет низкую устойчивость к истиранию, горизонтальный штрих код ("лесенка") и 2D штрих код пропечатываются не полностью.

Данный вид материала может быть использован для печати этикеток, которые в дальнейшем будут защищены от внешнего воздействия, например, стретч пленкой.

При использовании материалов на основе WAX premium качество печати несколько лучше. На Рис. 4-6 представлены результаты тестирования печати на глянцевом полипропилене с помощью WAX premium.

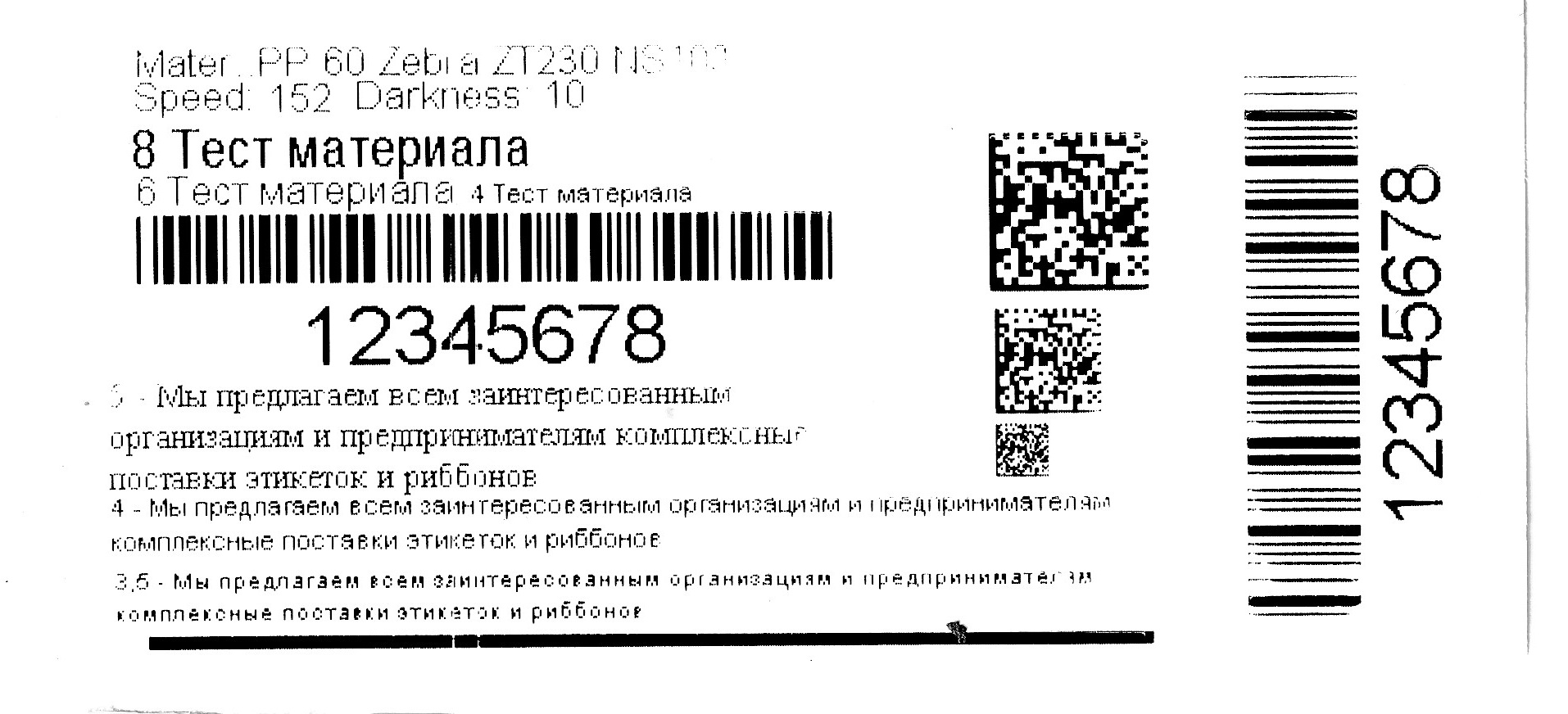

Рис. 4. Печать на глянцевом полипропилене риббонами на основе WAX premium, скорость 152 мм/сек, насыщенность 10.

Рис. 4. Печать на глянцевом полипропилене риббонами на основе WAX premium, скорость 152 мм/сек, насыщенность 10.

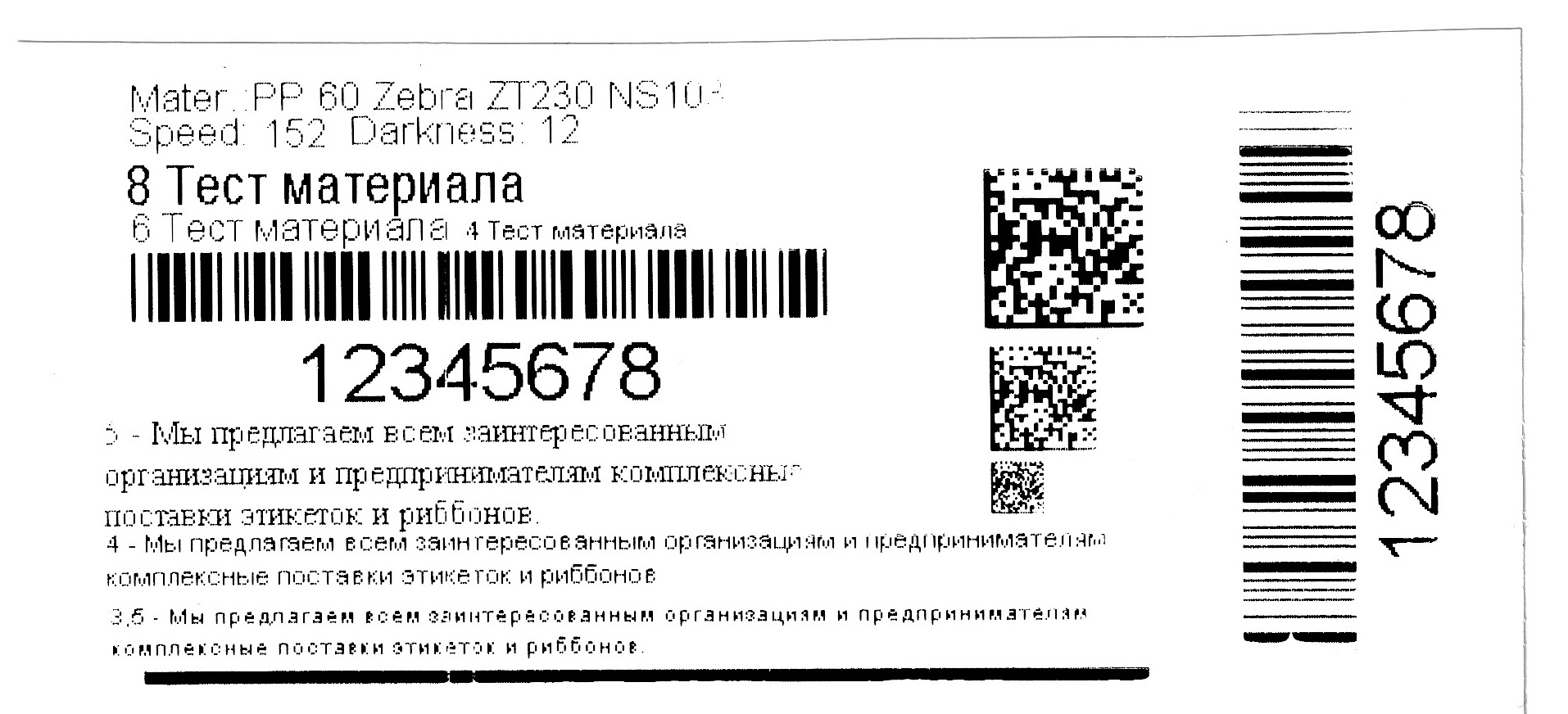

Рис. 5. Печать на глянцевом полипропилене риббонами на основе WAX premium, скорость 152 мм/сек, насыщенность 12.

Рис. 5. Печать на глянцевом полипропилене риббонами на основе WAX premium, скорость 152 мм/сек, насыщенность 12.

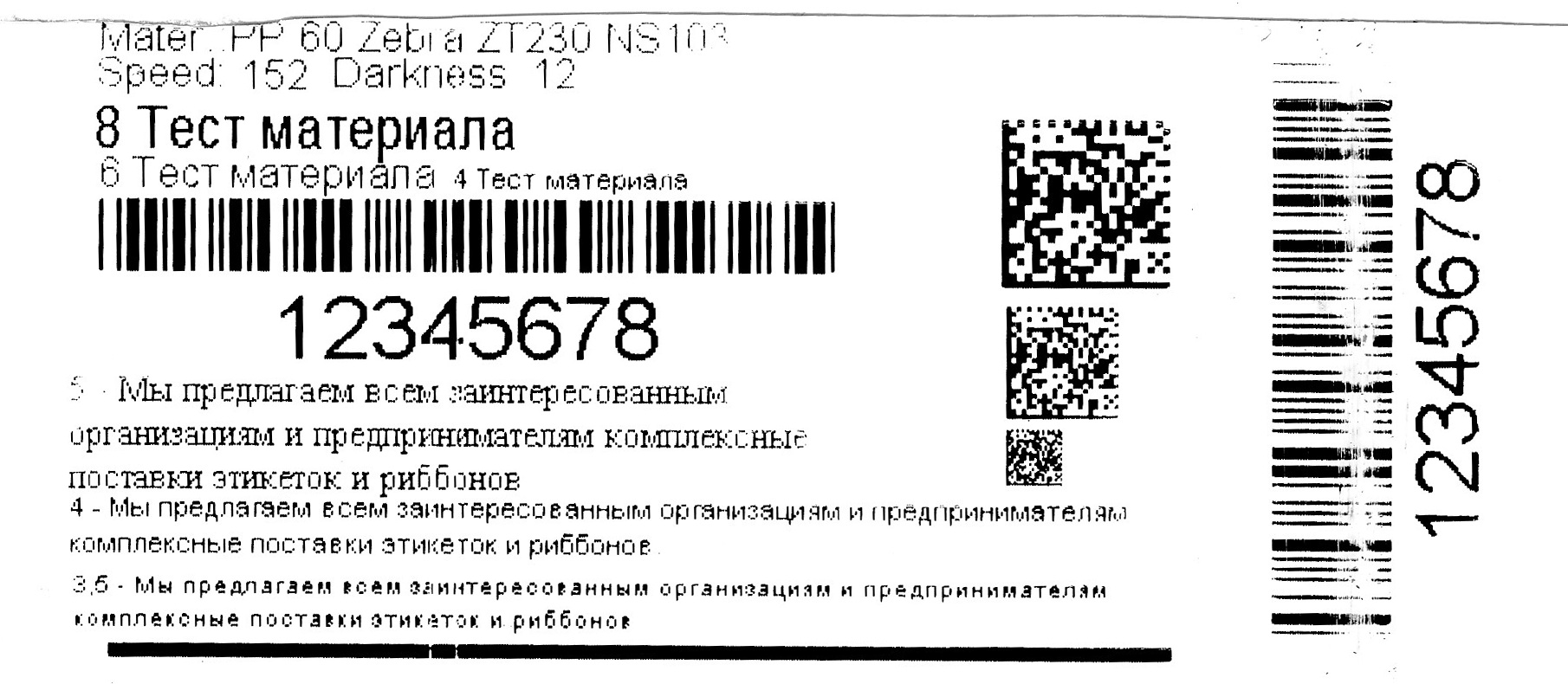

Рис. 6. Устойчивость напечатанного изображения на глянцевом полипропилене риббонами на основе WAX premium, скорость 152 мм/сек, насыщенность 12.

Рис. 6. Устойчивость напечатанного изображения на глянцевом полипропилене риббонами на основе WAX premium, скорость 152 мм/сек, насыщенность 12.

Качество печати с помощью риббонов класса WAX premium на глянцевом полипропилене хорошее, устойчивость выше, чем для WAX standard при одинаковых условиях внешнего воздействия на изображение, но также требуется дополнительная защита напечатанной этикетки для сохранения информации на ней.

По результатам тестирования можно допустить возможность использования для печати на глянцевом полипропилене недорогих материалов класса WAX, но для обеспечения устойчивости напечатанного изображения требуется дополнительная защита этикетки от истирания, например, стретч пленкой. Также следует учитывать допустимый минимальный размер шрифта и штрих кода на таких этикетках.

Печать на глянцевом полипропилене с помощью риббонов из материалов WAX/RESIN отличается лучшим качеством и устойчивостью.

На Рис. 7-9 представлены результаты печати на глянцевом полипропилене с помощью риббонов WAX/RESIN.

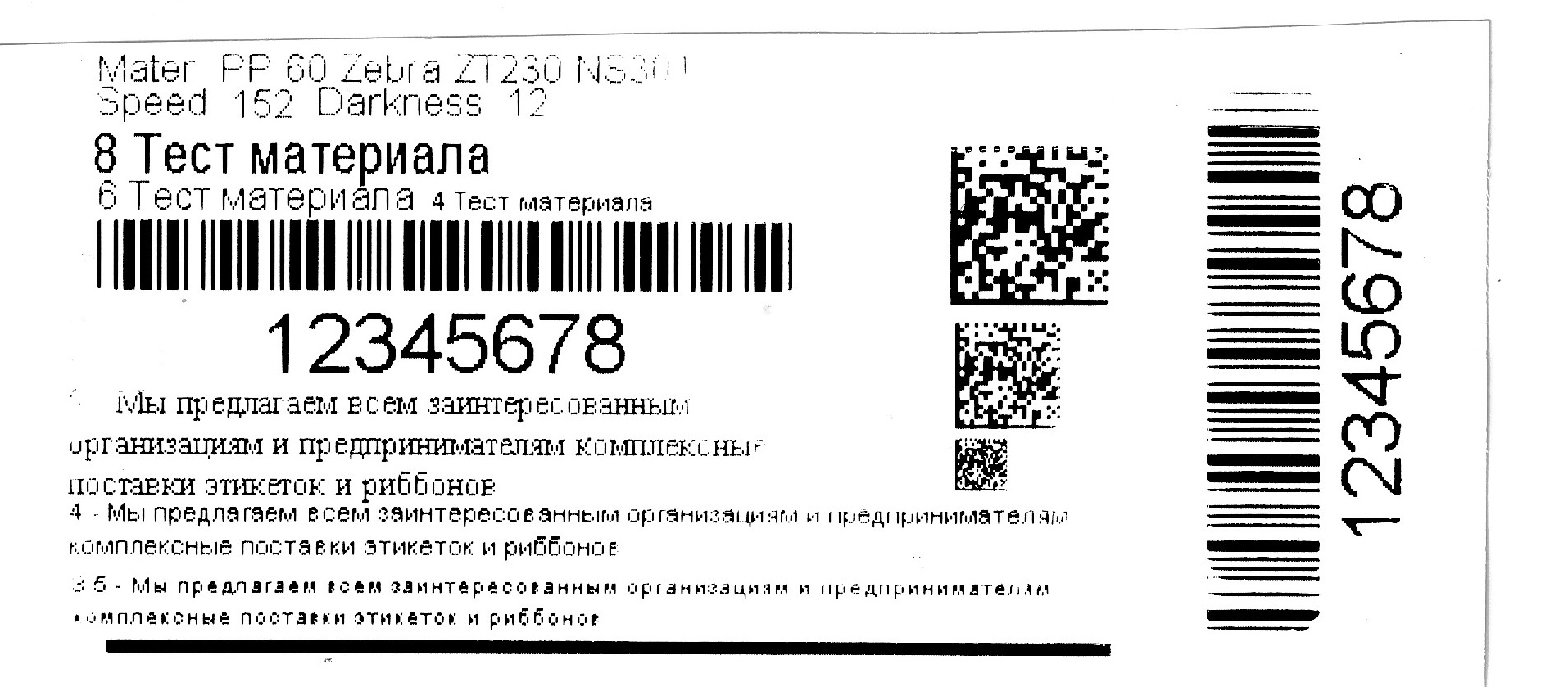

Рис. 7. Печать на глянцевом полипропилене риббонами на основе WAX/RESIN, скорость 152 мм/сек, насыщенность 12.

Рис. 7. Печать на глянцевом полипропилене риббонами на основе WAX/RESIN, скорость 152 мм/сек, насыщенность 12.

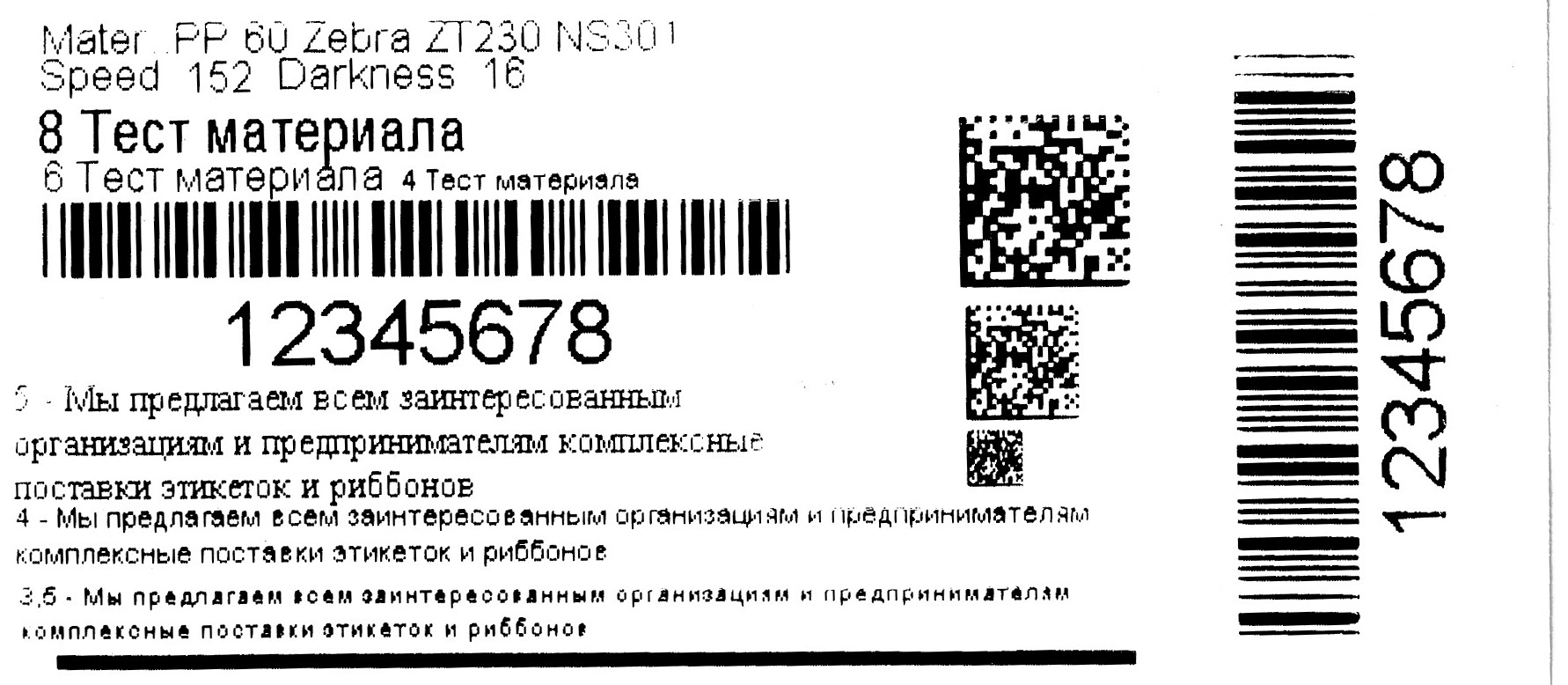

Рис. 8. Печать на глянцевом полипропилене риббонами на основе WAX/RESIN, скорость 152 мм/сек, насыщенность 16.

Рис. 8. Печать на глянцевом полипропилене риббонами на основе WAX/RESIN, скорость 152 мм/сек, насыщенность 16.

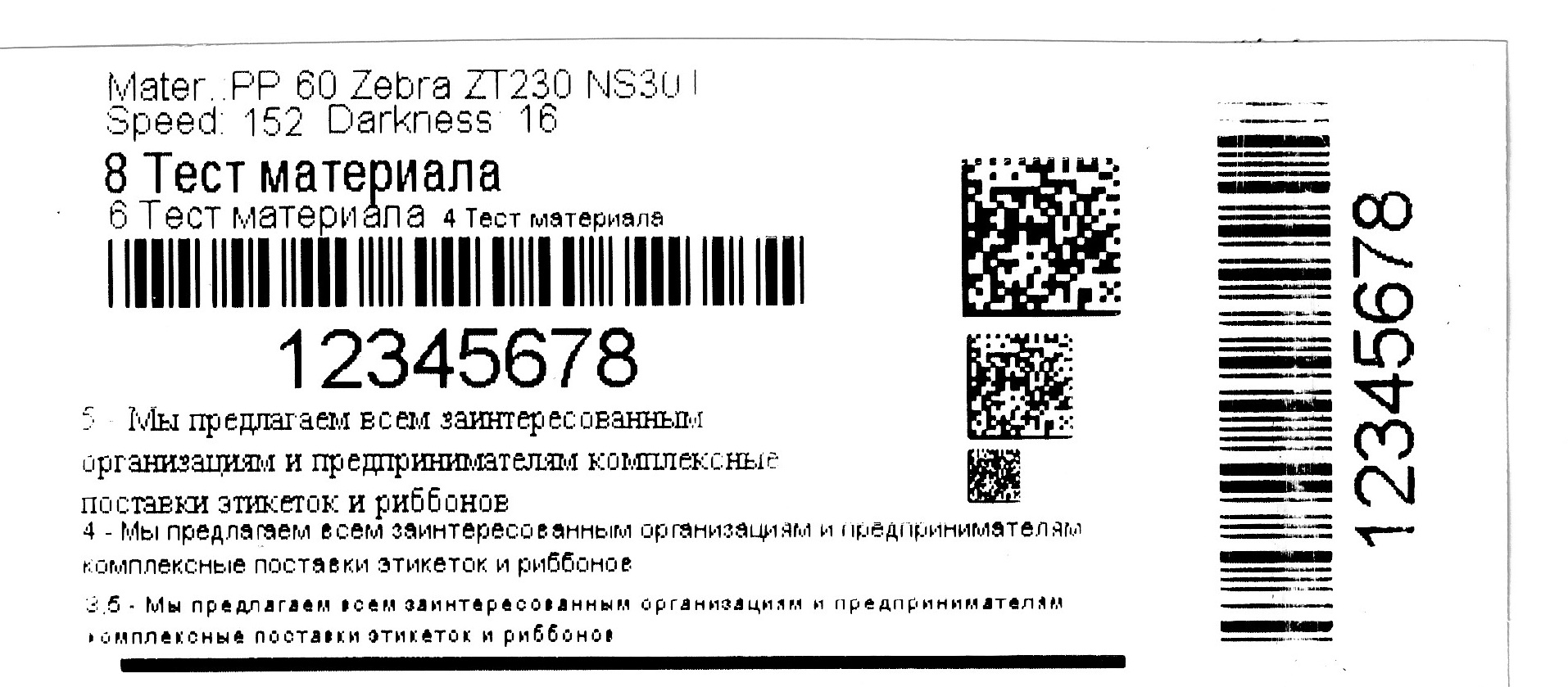

Рис. 9. Устойчивость напечатанного изображения на глянцевом полипропилене риббонами на основе WAX/RESIN, скорость 152 мм/сек, насыщенность 16.

Рис. 9. Устойчивость напечатанного изображения на глянцевом полипропилене риббонами на основе WAX/RESIN, скорость 152 мм/сек, насыщенность 16.

На Рис. 10-12 представлены результаты печати на глянцевом полипропилене с помощью риббонов из материалов WAX/RESIN класса premium.

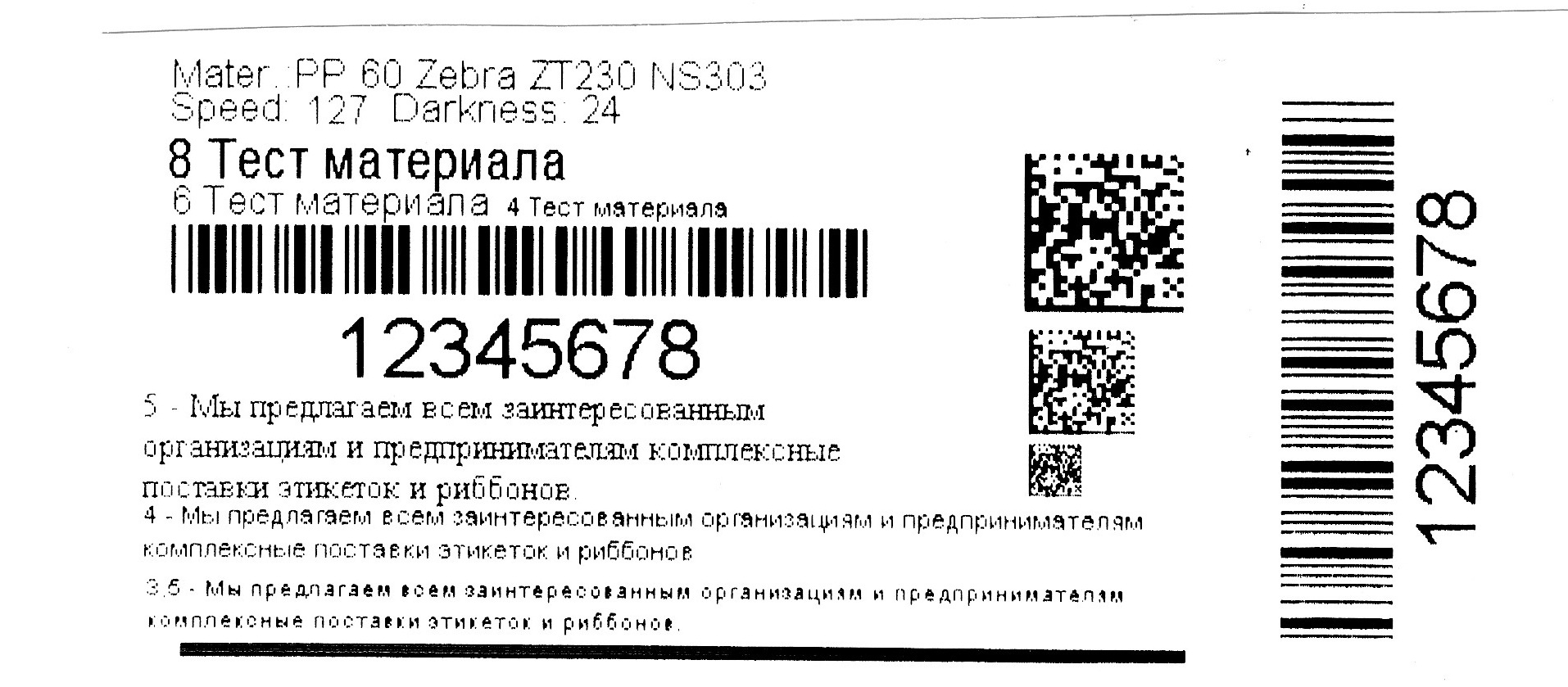

Рис. 10. Печать на глянцевом полипропилене риббонами на основе WAX/RESIN premium, скорость 127 мм/сек, насыщенность 24.

Рис. 10. Печать на глянцевом полипропилене риббонами на основе WAX/RESIN premium, скорость 127 мм/сек, насыщенность 24.

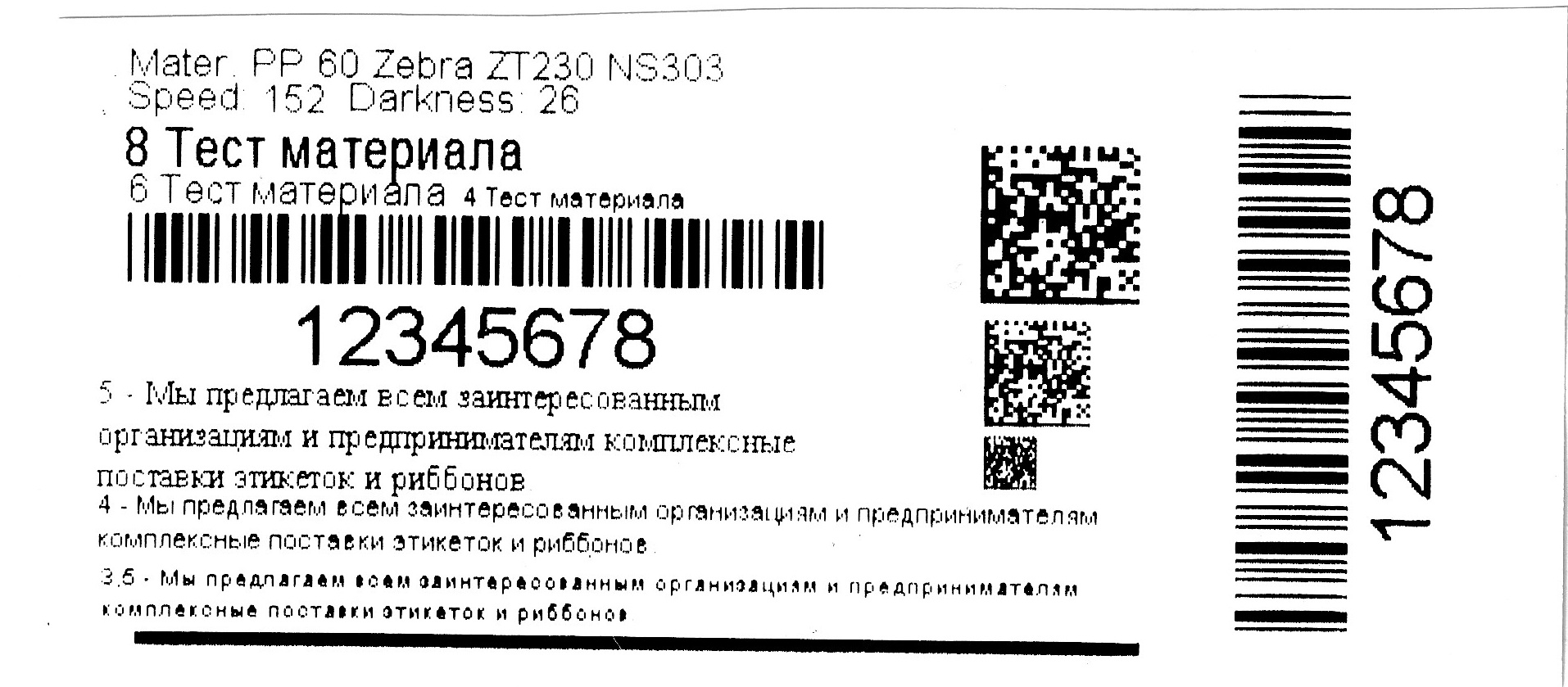

Рис. 11. Печать на глянцевом полипропилене риббонами на основе WAX/RESIN premium, скорость 152 мм/сек, насыщенность 26.

Рис. 11. Печать на глянцевом полипропилене риббонами на основе WAX/RESIN premium, скорость 152 мм/сек, насыщенность 26.

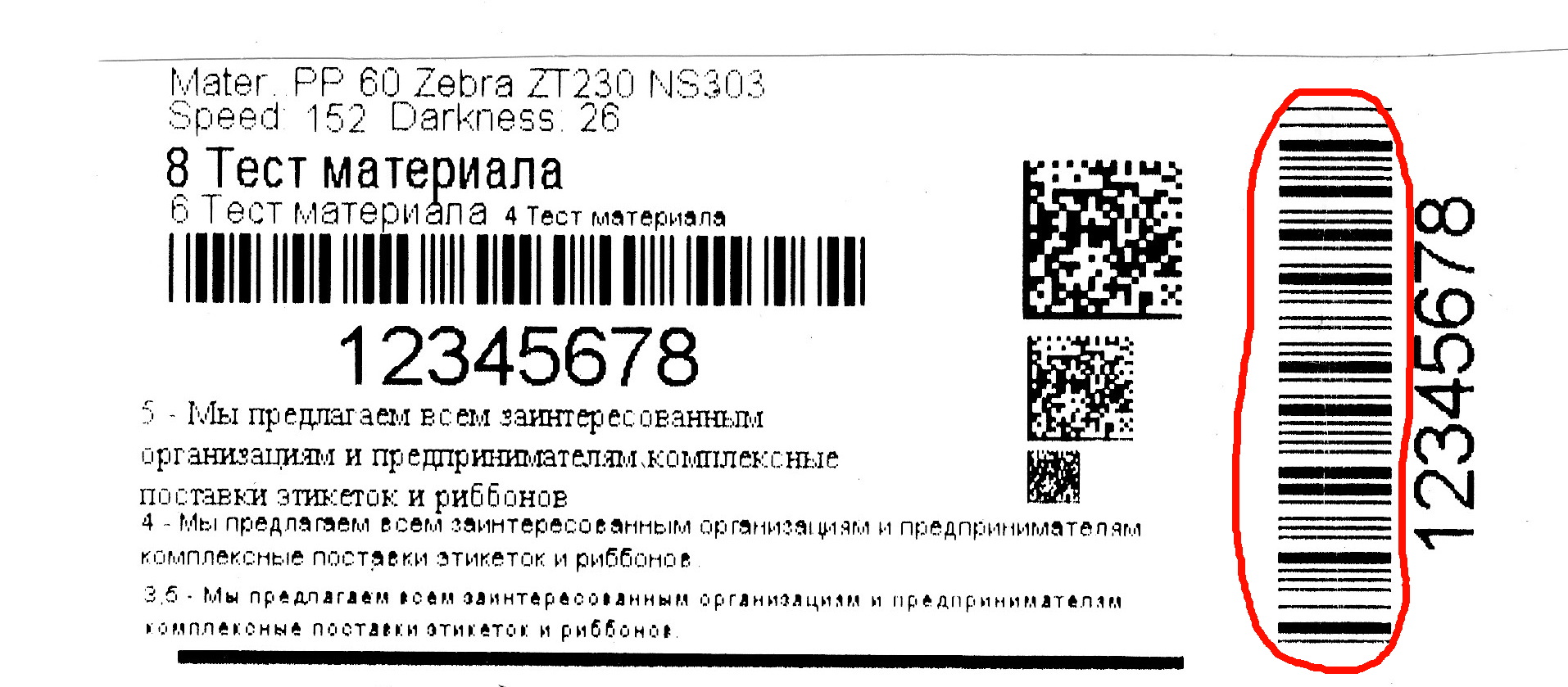

Рис. 12. Устойчивость напечатанного изображения на глянцевом полипропилене риббонами на основе WAX/RESIN premium, скорость 152 мм/сек, насыщенность 26.

Рис. 12. Устойчивость напечатанного изображения на глянцевом полипропилене риббонами на основе WAX/RESIN premium, скорость 152 мм/сек, насыщенность 26.

В сравнении с риббонами WAX печать риббонами WAX/RESIN на глянцевом полипропилене более качественная и устойчивая к истиранию.

Однако при использовании глянцевого полипропилена добиться беспроблемной печати и высокой устойчивости возможно только с риббонами RESIN из материалов высокого качества.

На Рис. 13-15 представлены результаты печати на глянцевом полипропилене с помощью риббонов из материалов RESIN класса premium.

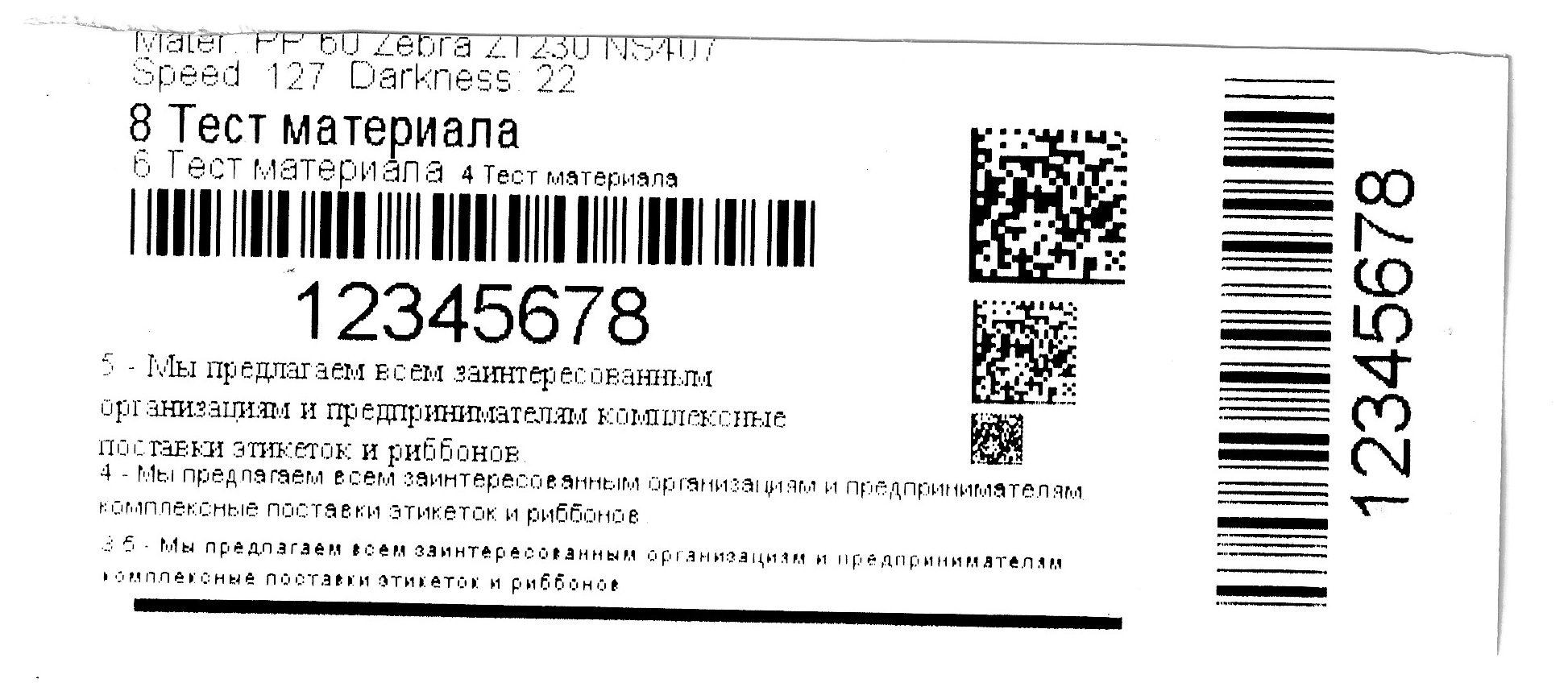

Рис. 13. Печать на глянцевом полипропилене риббонами на основе RESIN premium, скорость 127 мм/сек, насыщенность 22.

Рис. 13. Печать на глянцевом полипропилене риббонами на основе RESIN premium, скорость 127 мм/сек, насыщенность 22.

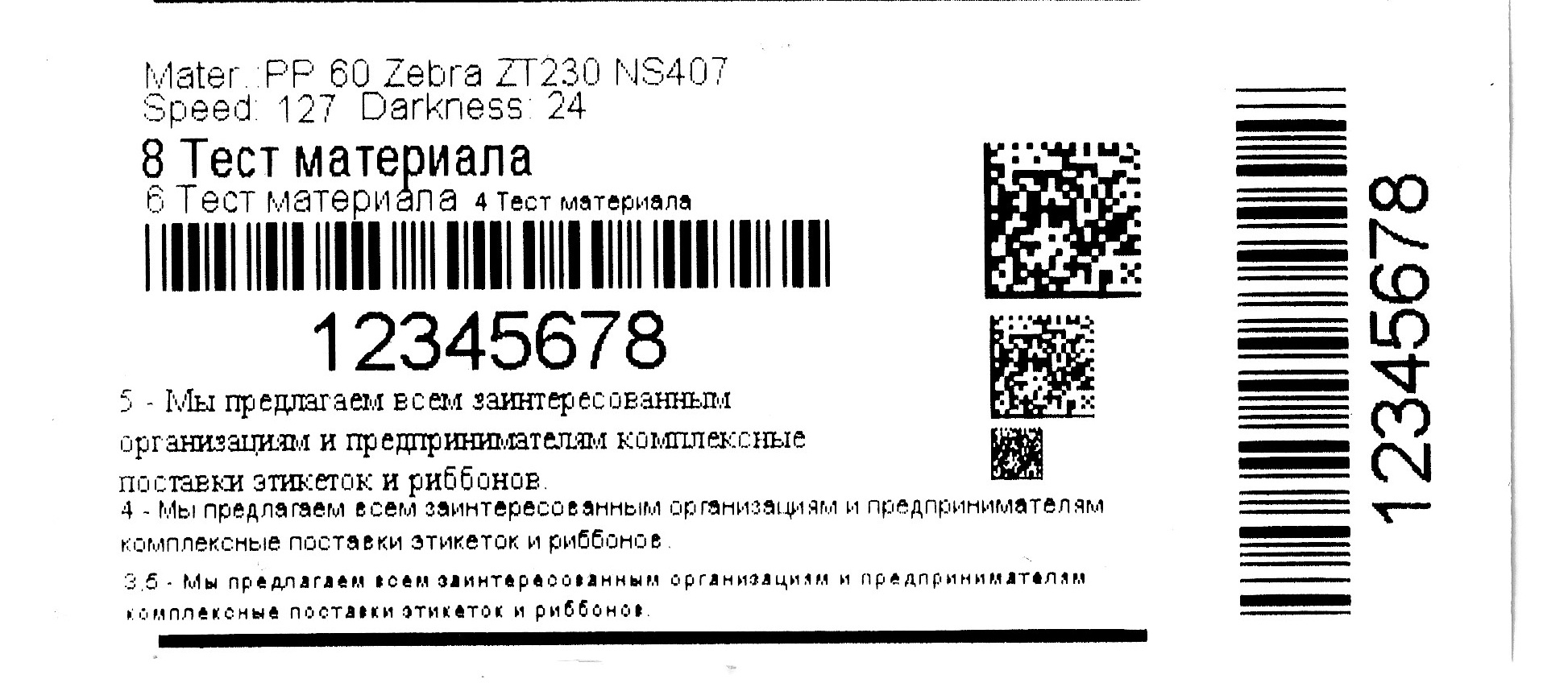

Рис. 14. Печать на глянцевом полипропилене риббонами на основе RESIN premium, скорость 127 мм/сек, насыщенность 24.

Рис. 14. Печать на глянцевом полипропилене риббонами на основе RESIN premium, скорость 127 мм/сек, насыщенность 24.

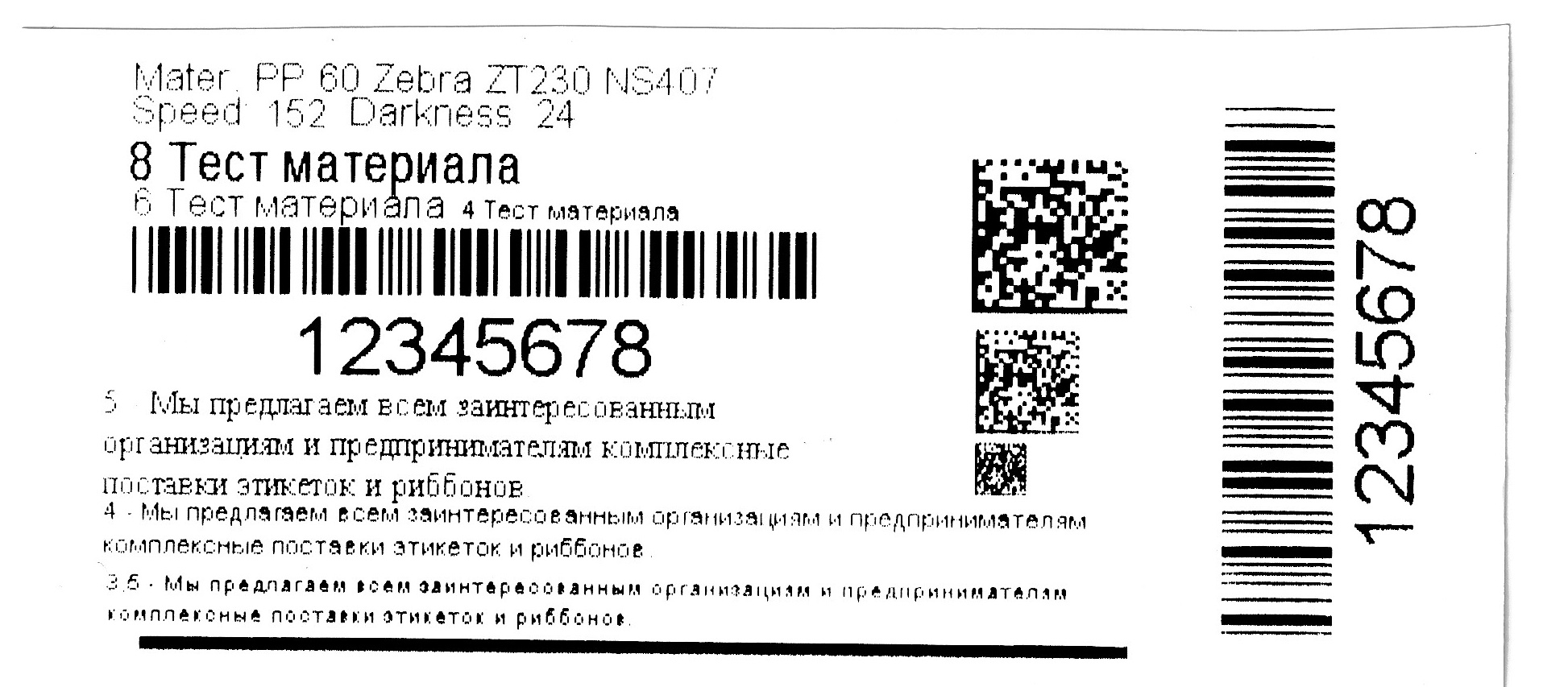

Рис. 15. Печать на глянцевом полипропилене риббонами на основе RESIN premium, скорость 152 мм/сек, насыщенность 24.

Рис. 15. Печать на глянцевом полипропилене риббонами на основе RESIN premium, скорость 152 мм/сек, насыщенность 24.

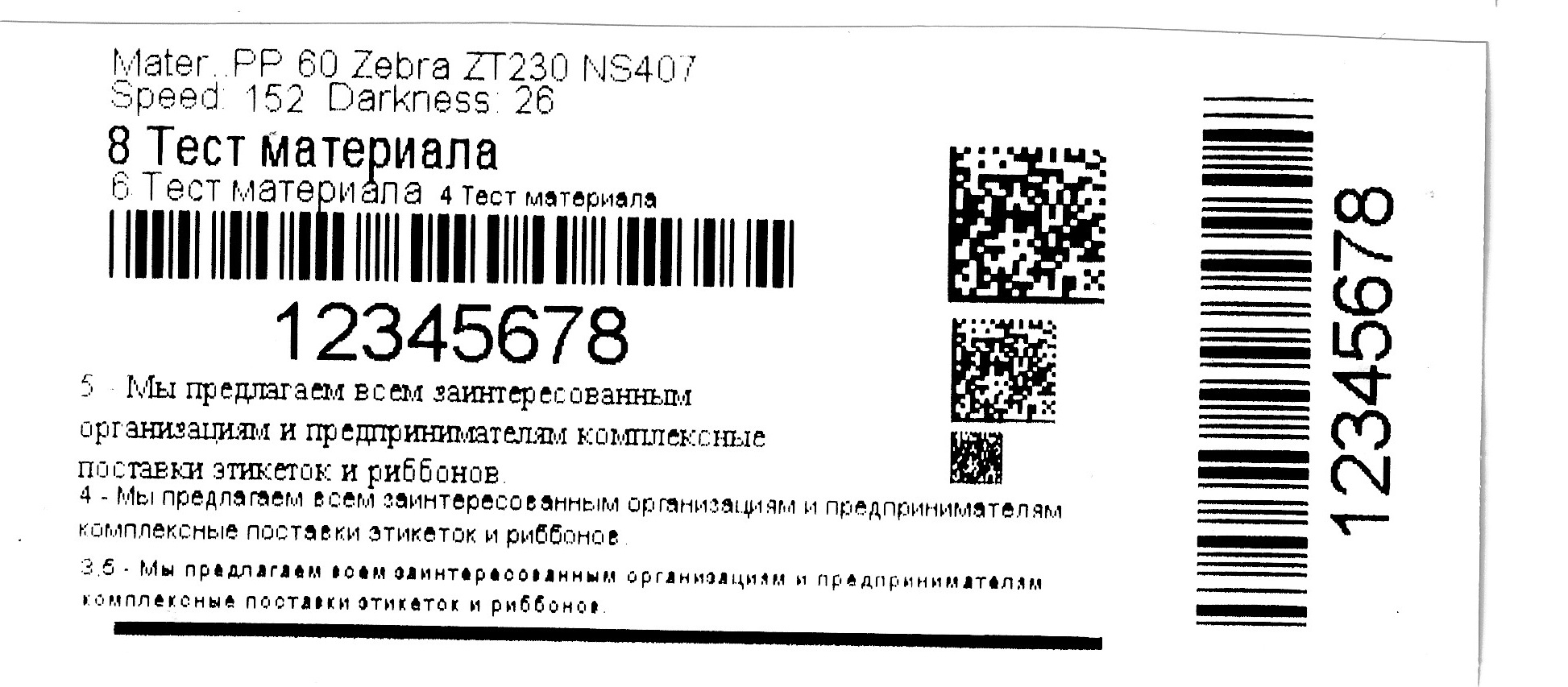

Рис. 16. Печать на глянцевом полипропилене риббонами на основе RESIN premium, скорость 152 мм/сек, насыщенность 26.

Рис. 16. Печать на глянцевом полипропилене риббонами на основе RESIN premium, скорость 152 мм/сек, насыщенность 26.

Печать на глянцевом полипропилене с помощью риббонов из материалов RESIN premium отличается высоким качеством изображения, штрих кодов, текста и обеспечивает высокую устойчивость к истиранию. В отличие от материалов WAX и WAX/RESIN риббоны на основе RESIN обеспечивают устойчивость напечатанного изображения при механическом воздействии на этикетку вплоть до нарушения целостности самой этикетки.

Печать на матовых полипропиленовых этикетках.

Классически для маркировки продукции с помощью термотрансферных этикеток, способных выдерживать влияние жестких атмосферных факторов (влага, мороз, ультрафиолетовые лучи) и различные механические воздействия, используется матовый полипропилен.

Первоначально гладкая поверхность полипропилена подвергается гидрофилизации, что делает ее более шероховатой и увеличивает смачиваемость материала.

В этом случае задача термотрансферной печати на таких материалах решается проще и менее затратно. Для печати на таких этикетках может быть с успехом использованы риббоны WAX, WAX/RESIN и RESIN. В отличие от глянцевого полипропилена качество печати будет хорошим в любом случае. Устойчивость к истиранию также будет на порядок выше, чем на глянцевом полипропилене.

На Рис. 17-22 представлены результаты печати с помощью риббонов из материалов на основе WAX.

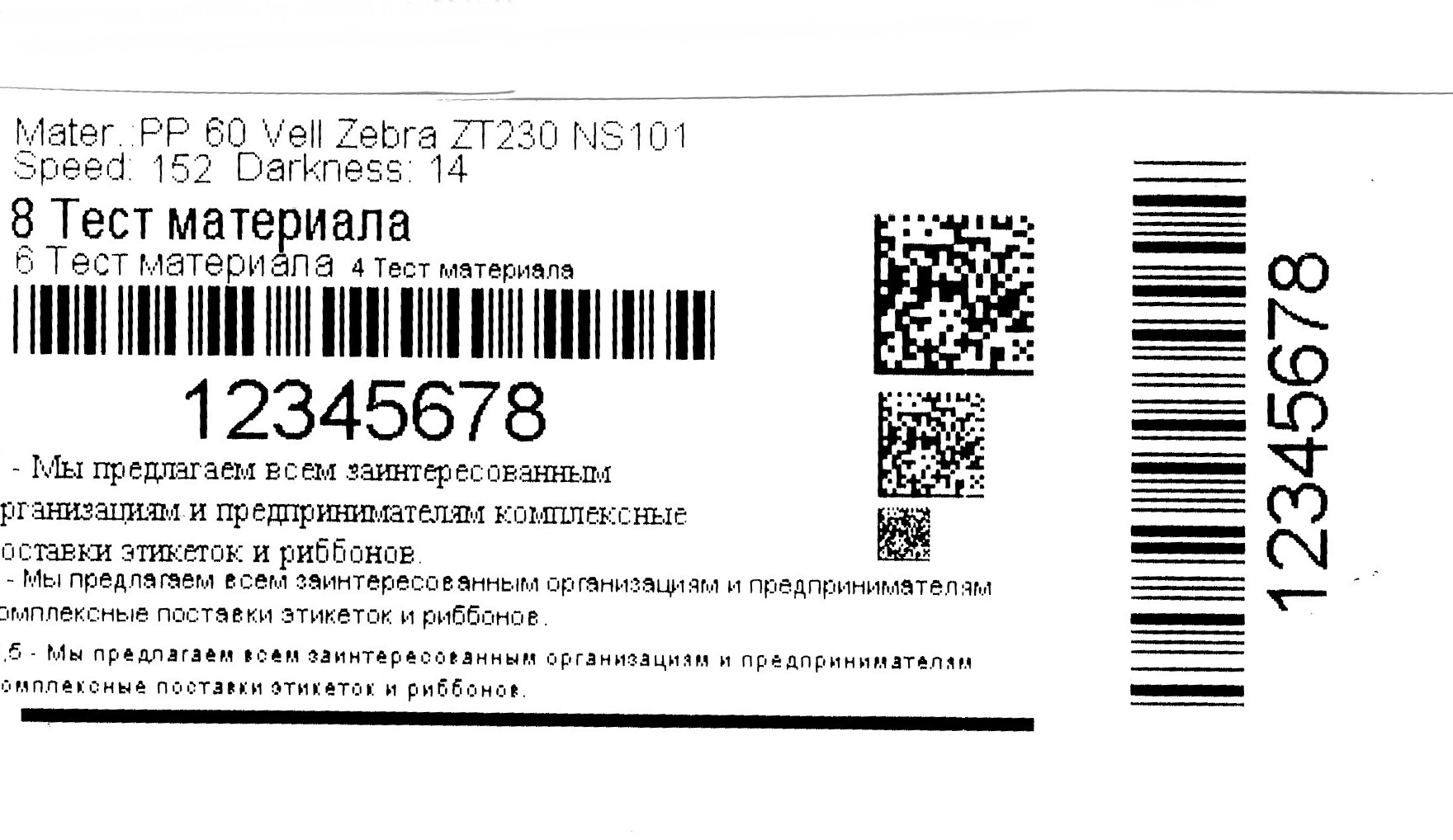

Рис. 17. Печать на матовом полипропилене риббонами на основе WAX standard, скорость 152 мм/сек, насыщенность 14.

Рис. 17. Печать на матовом полипропилене риббонами на основе WAX standard, скорость 152 мм/сек, насыщенность 14.

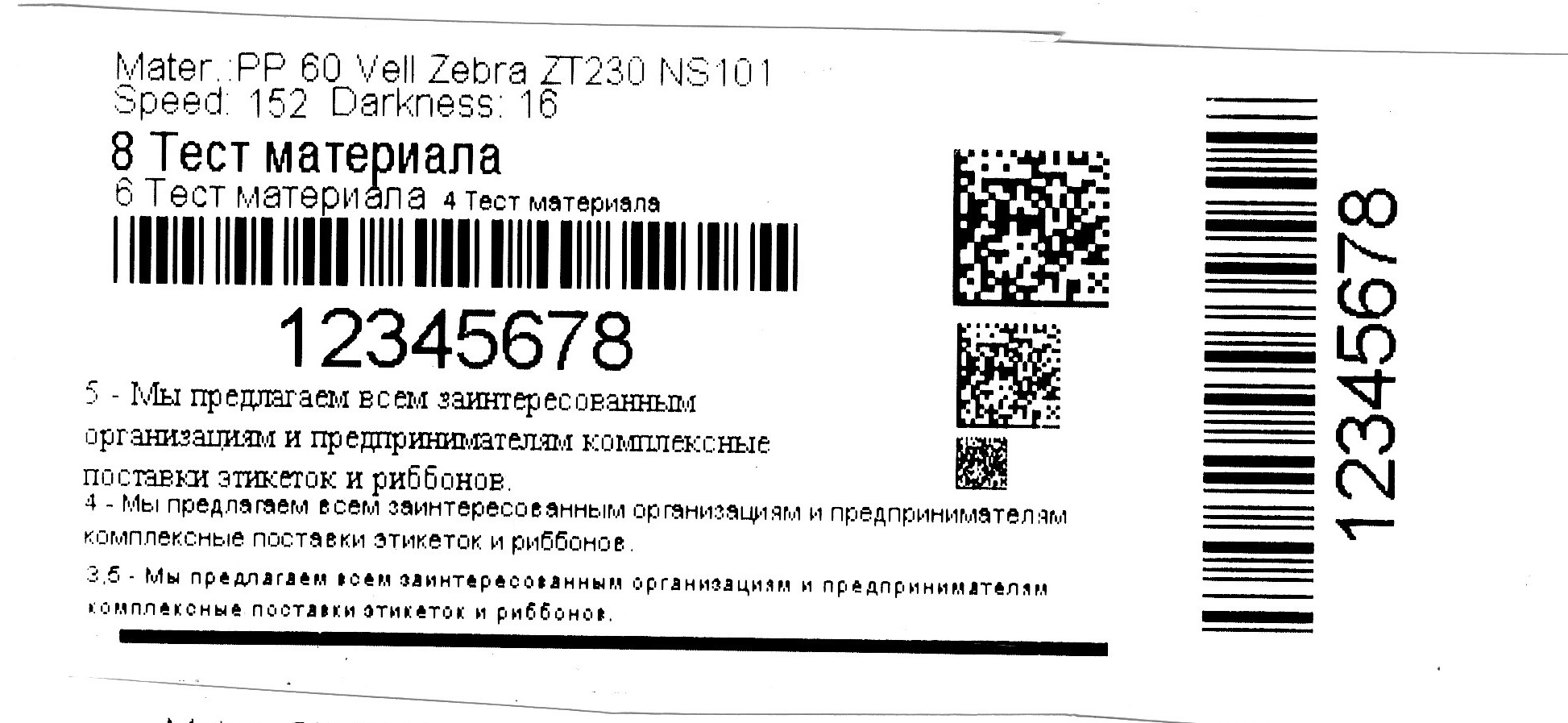

Рис. 18. Печать на матовом полипропилене риббонами на основе WAX standard, скорость 152 мм/сек, насыщенность 16.

Рис. 18. Печать на матовом полипропилене риббонами на основе WAX standard, скорость 152 мм/сек, насыщенность 16.

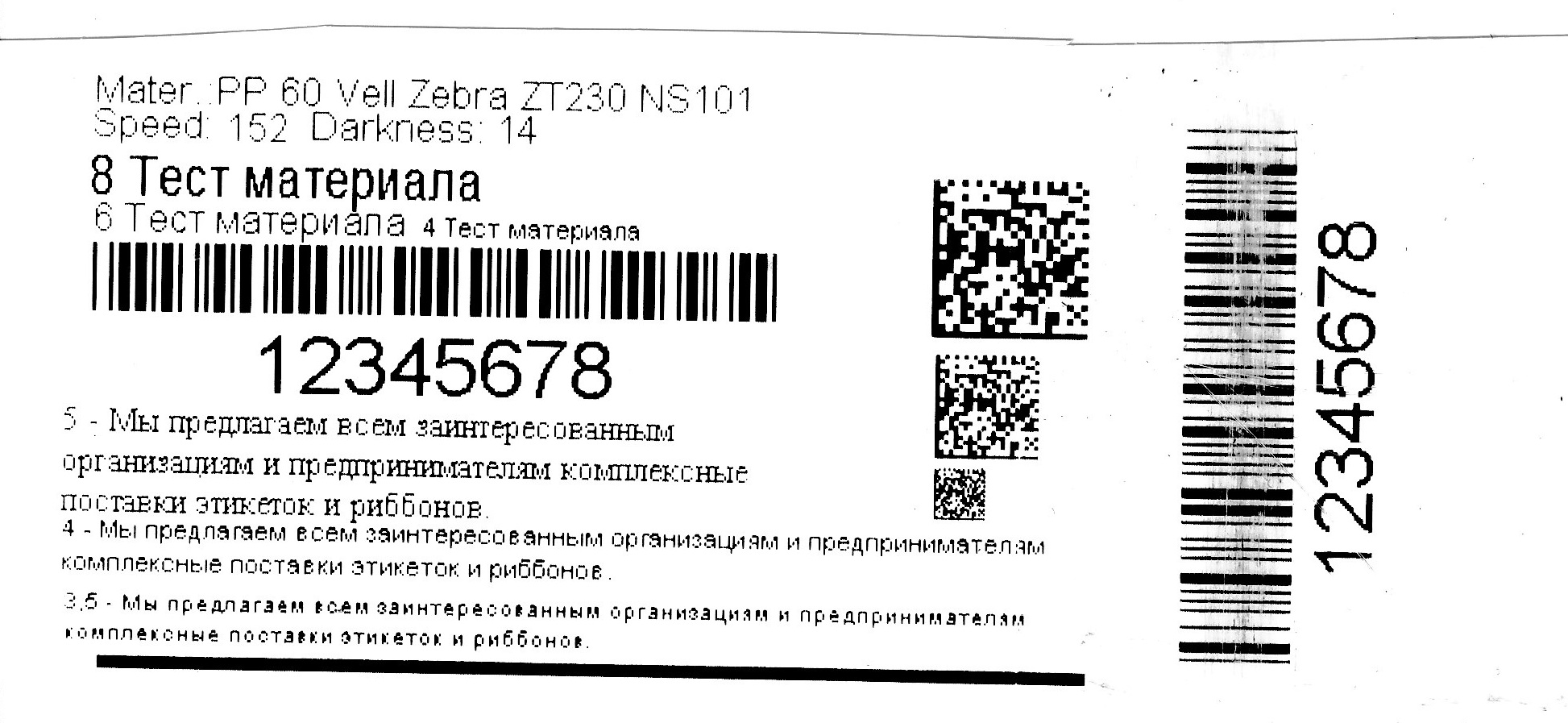

Рис. 19. Устойчивость напечатанного изображения на матовом полипропилене риббонами на основе WAX standard, скорость 152 мм/сек, насыщенность 14.

Рис. 19. Устойчивость напечатанного изображения на матовом полипропилене риббонами на основе WAX standard, скорость 152 мм/сек, насыщенность 14.

Качество печати на матовом полипропилене с помощью риббонов на основе WAX standard хорошего качества, мелкие шрифты пропечатываются хорошо, штрих код считывается без ошибок. Устойчивость к истиранию намного выше, чем на глянцевом полипропилене.

На Рис. 20-22 представлены результаты печати с помощью риббонов из материалов на основе WAX premium.

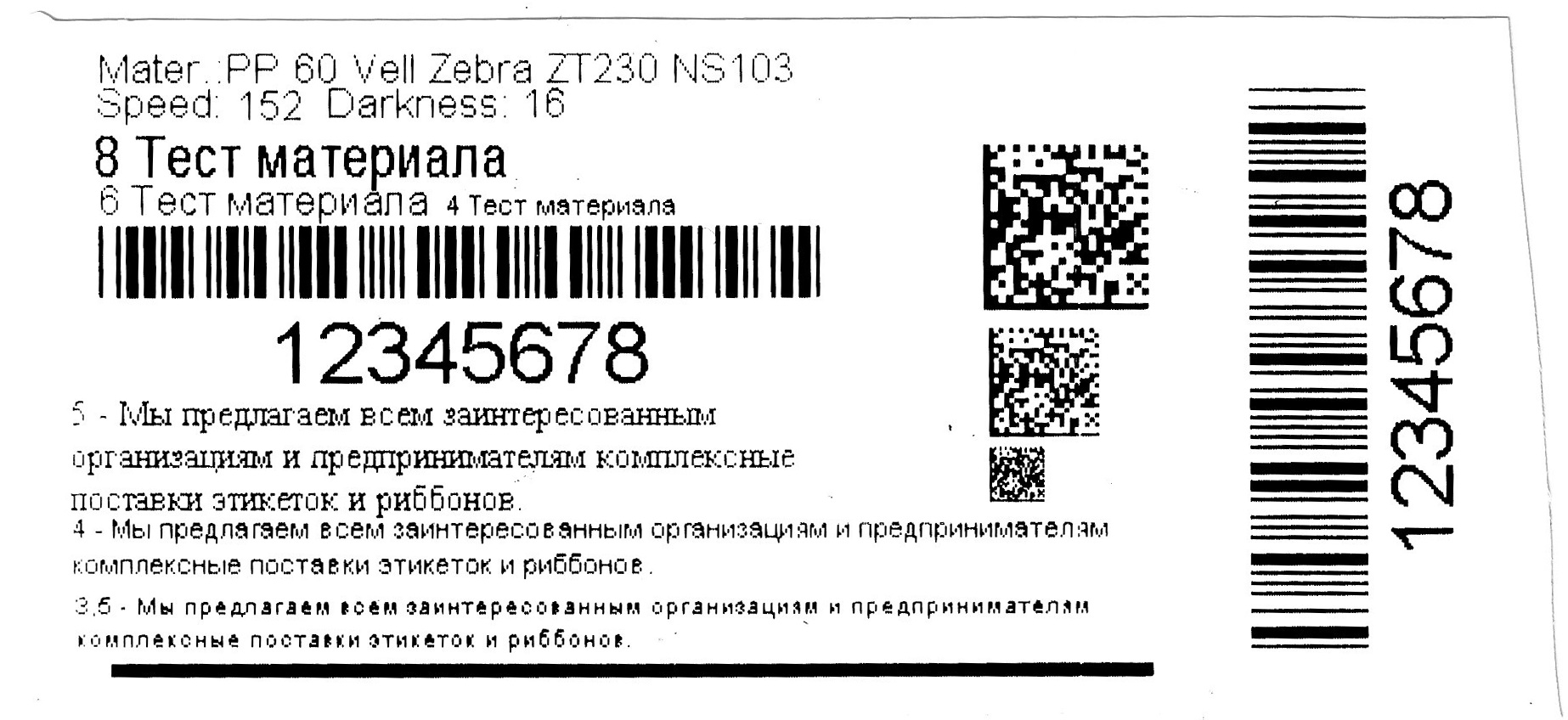

Рис. 20. Печать на матовом полипропилене риббонами на основе WAX premium, скорость 152 мм/сек, насыщенность 16.

Рис. 20. Печать на матовом полипропилене риббонами на основе WAX premium, скорость 152 мм/сек, насыщенность 16.

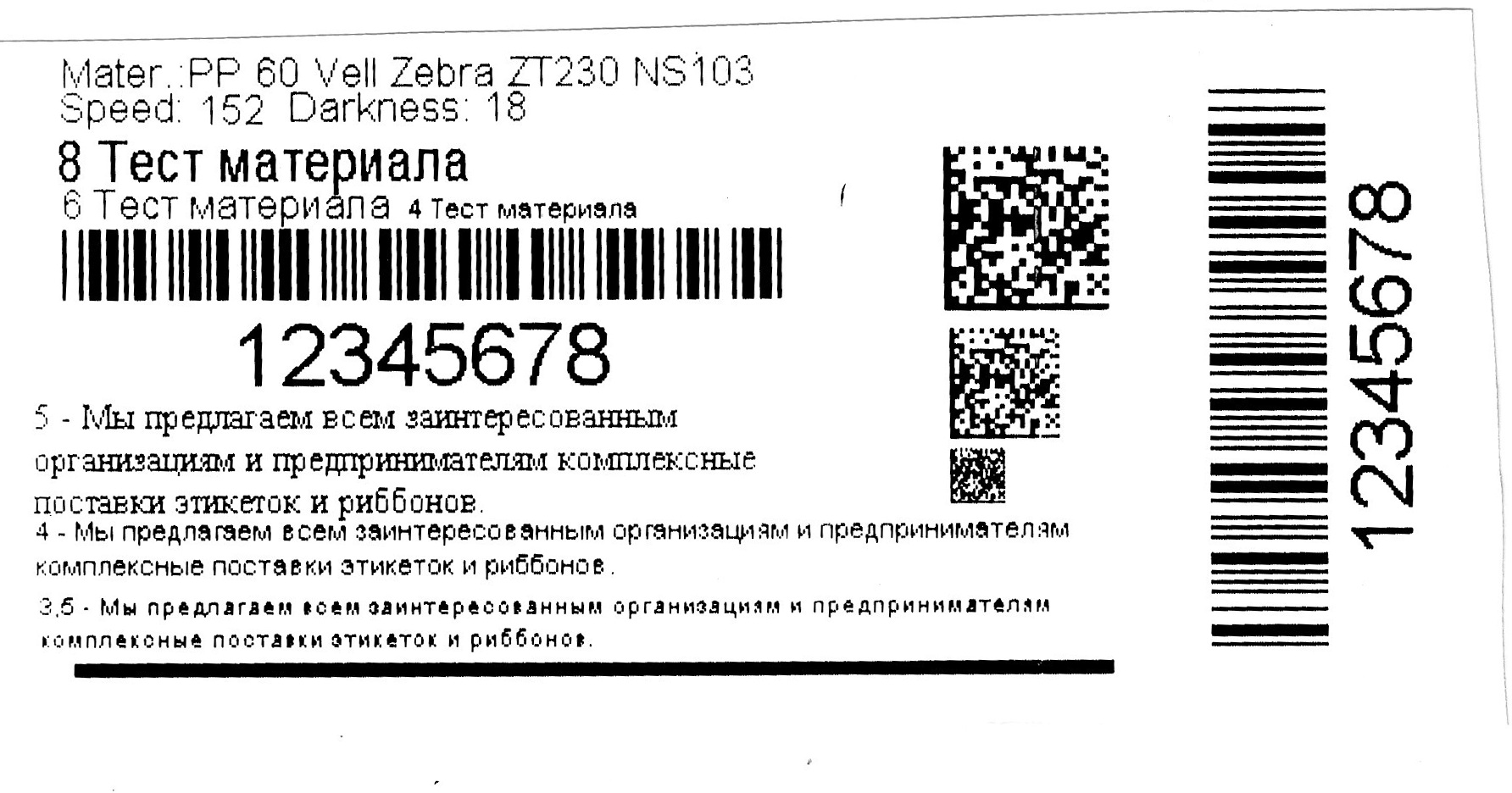

Рис. 21. Печать на матовом полипропилене риббонами на основе WAX premium, скорость 152 мм/сек, насыщенность 18.

Рис. 21. Печать на матовом полипропилене риббонами на основе WAX premium, скорость 152 мм/сек, насыщенность 18.

Рис. 22. Устойчивость напечатанного изображения на матовом полипропилене риббонами на основе WAX premium, скорость 152 мм/сек, насыщенность 16.

Рис. 22. Устойчивость напечатанного изображения на матовом полипропилене риббонами на основе WAX premium, скорость 152 мм/сек, насыщенность 16.

Изображения, напечатанные на матовом полипропилене, отличаются высоким качеством и устойчивостью к механическим воздействиям. По устойчивости такую печать можно сравнить с риббонами WAX/RESIN на глянцевом полипропилене.

Печать на матовом полипропилене с помощью риббонов из материалов WAX/RESIN и RESIN также характеризуется отличным качеством получаемых изображений, текста и различных штрих кодов. По устойчивости к истиранию матовые полипропиленовые этикетки также имеют высокие показатели. Стойкость изображения к механическим воздействиям соизмерима с прочностью самой этикетки.

На Рис. 23, 24 представлены результаты печати с помощью риббонов из материалов на основе WAX/RESIN и RESIN.

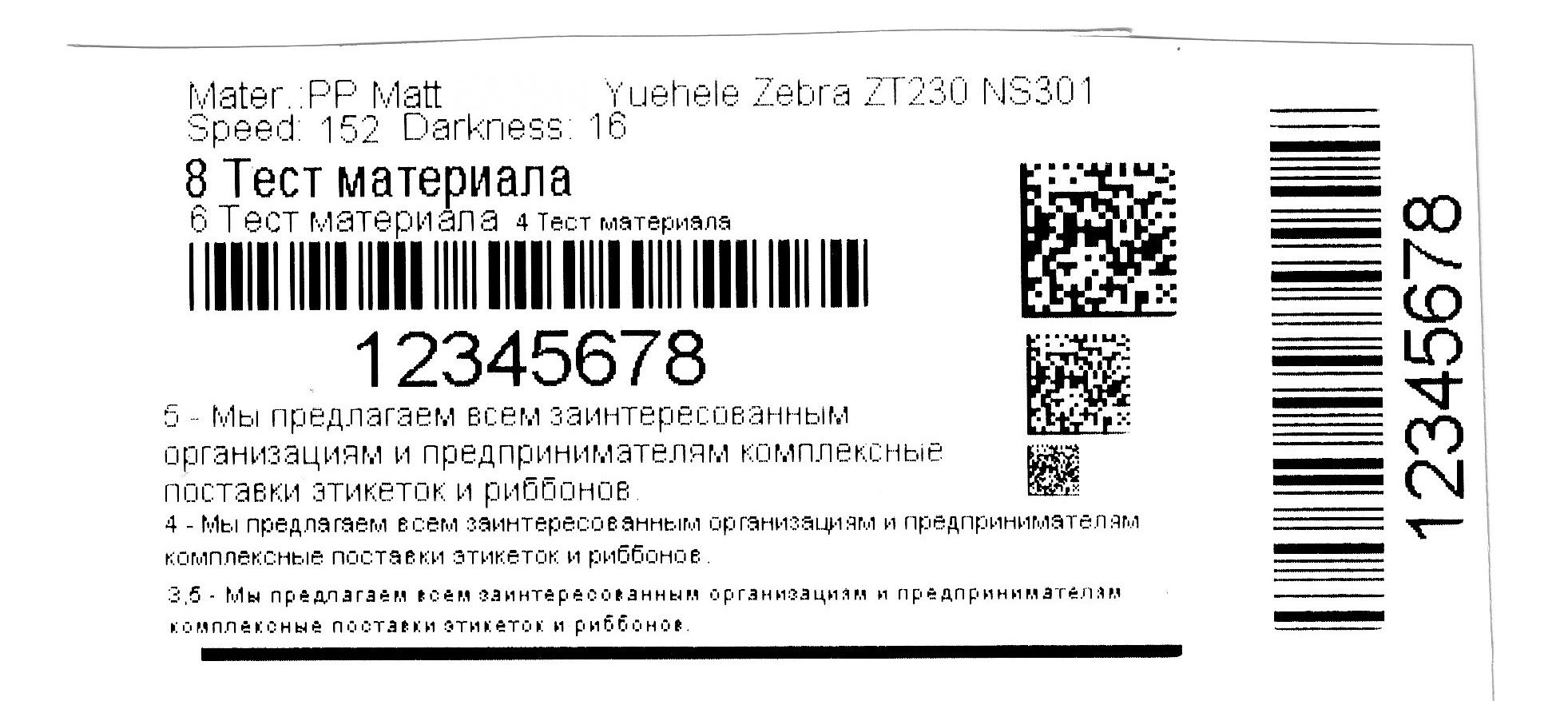

Рис. 23. Печать на матовом полипропилене риббонами на основе WAX/RESIN, скорость 152 мм/сек, насыщенность 16.

Рис. 23. Печать на матовом полипропилене риббонами на основе WAX/RESIN, скорость 152 мм/сек, насыщенность 16..

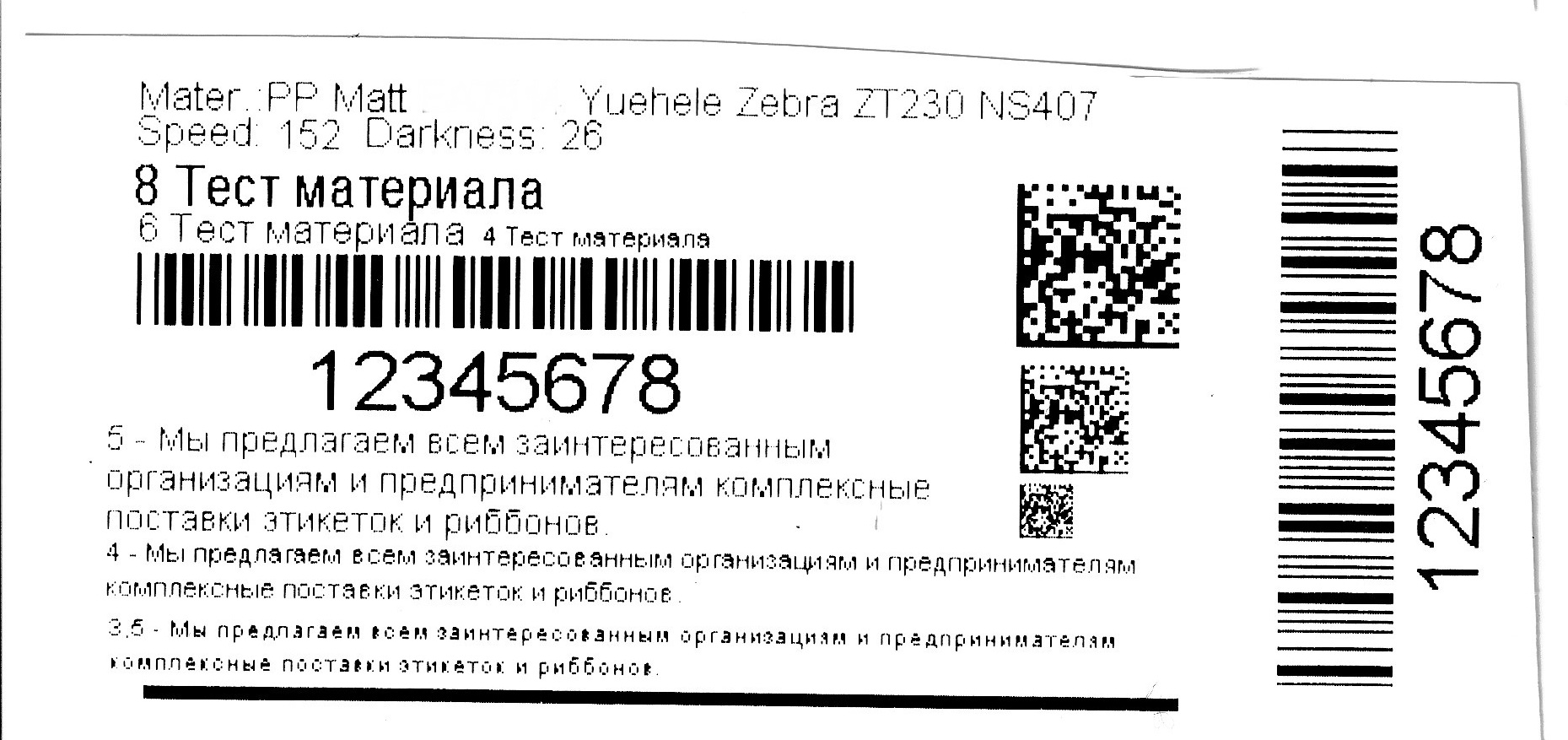

Рис. 24. Печать на матовом полипропилене риббонами на основе RESIN, скорость 152 мм/сек, насыщенность 26.

Рис. 24. Печать на матовом полипропилене риббонами на основе RESIN, скорость 152 мм/сек, насыщенность 26.

Наряду с высоким качеством печати и устойчивостью к истиранию, матовые полипропиленовые этикетки, в отличие от глянцевых, также характеризуются отсутствием бликов – отражений света от глянцевой поверхности. Данное свойство важно для процессов маркировки продукции Data Matrix штрих кодом.

Глянцевая поверхность этикетки в процессе нанесения штрих кода и его последующей контрольной проверки камерами считывания создает сильные блики, мешающие нормальной работе камер и приводящие к отбраковке продукции с правильно нанесенными штрих кодами. Для матовых этикеток такой эффект отсутствует.

На Рис. 25, 26 показаны наличие бликов – отражений света на глянцевом полипропилене.

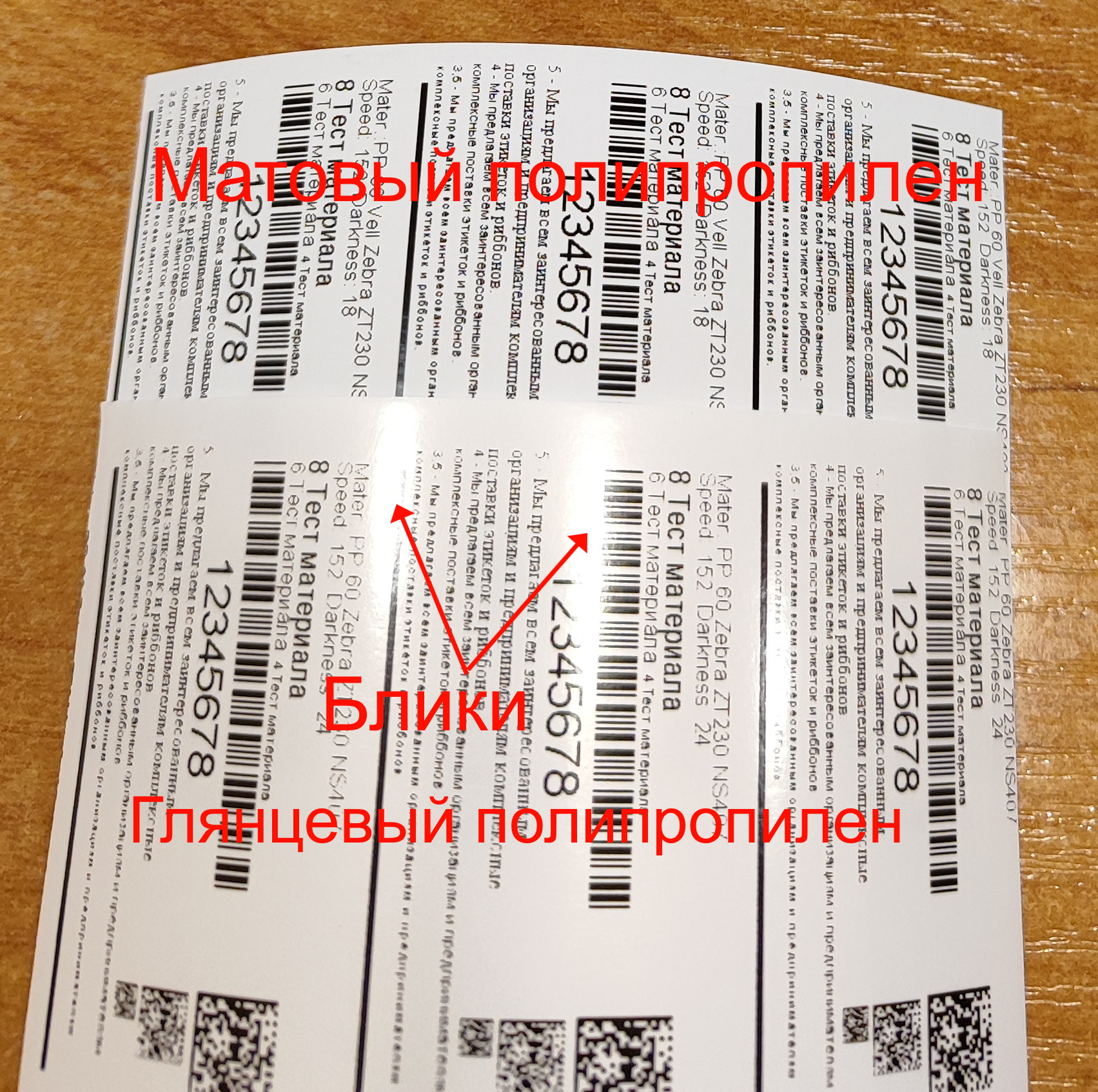

Рис. 25. Блики на глянцевом полипропилене.

Рис. 25. Блики на глянцевом полипропилене.

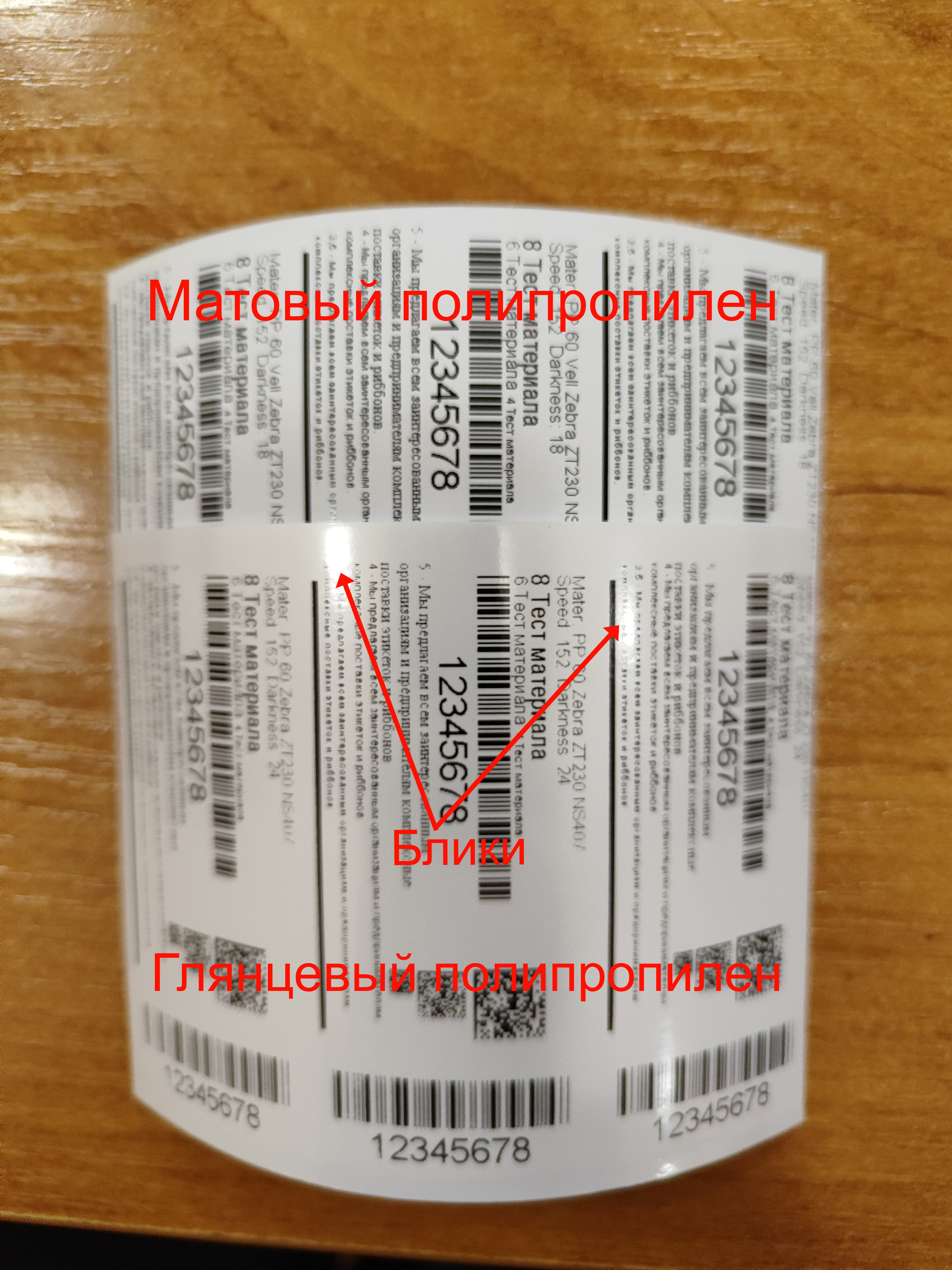

Рис. 26. Блики на глянцевом полипропилене.

Рис. 26. Блики на глянцевом полипропилене.

Таким образом, для печати на полипропиленовых этикетках требуется осуществлять правильный выбор материалов для риббонов.

Качественная печать на глянцевом полипропилене возможна риббонами из материалов RESIN и WAX/RESIN класса premium или WAX premium при невысоких требованиях к устойчивости изображения. Печатать риббонами WAX standard на глянцевом полипропилене возможно, но с последующей защитой этикеток от механического воздействия и при невысоких требованиях к качеству печати.

Качественная печать на матовом полипропилене возможна с помощью всей линейки риббонов. Для обеспечения устойчивости к истиранию следует применять риббоны на основе WAX/RESIN или RESIN.

Этикетки из матового полипропилена по сравнению с глянцевым отличаются отсутствием бликов – отражений света, что позволяет исключить ошибочную отбраковку продукции при последующем контроле правильности нанесения штрих кода Data Matrix с помощью видеокамер.

Лаборатория проверки качества материалов компании Унипап.
